花こう岩そして大理石の石造りに持ち上がることのための二重ガードのガントリー クレーン

花こう岩そして大理石の石の持ち上がることは販売のために二重ガードのガントリー クレーンを使用する

概要の導入:

ガントリー クレーンは橋が両側のアウトリガーによって地上トラックで支えられるbridge-typeクレーンである。構造的に、それはガントリー、カートの連続したメカニズム、高く上がるトロリーおよび電気部品から成っている。あるガントリー クレーンは1つの側面のアウトリガーを備えただ、反対側は半ガントリー クレーンと呼ばれるトレッスル支えられる、か研修会で。ガントリー クレーンの上部橋フレーム（を含む全幅および端のビーム）、アウトリガー、より低いビームおよび他の部品は構成される。クレーンの働く範囲を拡大するためには、全幅は片持梁を形作る1つのまたは両側にアウトリガーを越えて伸びることができる。またジブが付いている高く上がるトロリーがジブのピッチそして回転によってクレーンの動作範囲を拡大するのに使用することができる。

通常の状況で、持ち上がる容量は50tよりより少なくある、スパンは35mよりより少しであり、使用のための特別な条件が、単一の全幅のタイプ選ばれるべきであるない。ガントリー足の幅が大きいように要求されれば働く速度は高い、または重く、長い部分は頻繁に、二重ガードのガントリー クレーン選ばれるべきである持ち上がる。

細部の特徴:

設計:密集した次元、作動すること容易な低い重量および維持すること容易部品間の直接適合のモジュール設計。

モーター:軸索は優雅で連続的な鋳造アルミセクション、統合された安全制動機の絶縁材のクラスFのIP54保護が付いている丈夫な円柱/円錐回転子棒変更モーターを使用する。

ギヤ ボックス:精密case-hardenedギヤ、高級な表面処理および永久的なオイル/グリースの潤滑を用いる軽合金ハウジングの平らな螺旋形/拍車ギヤ単位。

ブレーキ:電源異常で自動にブレーキがかかることを特色にする単一/Dual-disc電磁石DCブレーキ。およそ1，000,000のブレーキがかかる操作のために設計されている環境上適正なブレーキ・ライニングは長い保全間隔を可能にする。

電気パネル:非常に広い動作範囲をカバーするモジュール設計。システムはヒューズとの取付けの容易さのためにおよび維持および信頼できる操作、より少ない回路部品、導管で送られた配線および非ねじで締められたターミナル設計されている。各ドライブ グループはモーター積み過ぎの防御装置が容認不可能な積み過ぎに対して有効な保護を提供するために装備されている。

絵画:あらゆる部品及び部分は完全にごしごし洗われる及びアセンブリの前のプライマーの2つのコート及び*polymerの2つのコートによって塗られてテストの後で速い乾燥のアクリルのpolycotのペンキを基づかせていた。

典型的な技術的な変数:

利点:

1. 非常に堅い箱形梁フレーム

• 密集した構造、スペース節約。

• 単一の箱形梁は、高度の溶接の技術、ISO標準を合わせる。

• 材料Q235B （Fe37）。

• ガードと足の生命時間安全関係の間でmouting 10.9のクラスの高圧のボルト。

• 二重フランジを付けたようになるか、または平らな車輪、減摩軸受け、細胞緩衝、脱線の保護装置。

2. Realiableの電気トロリー

• realibleロープ ドラム物質的なQ235B、

• 耐久のロープ・ガイド、長い生命サービング

• 安全を保つ限界スイッチおよび積み過ぎの防御装置の助け

3. 操作、精密な位置、より多くの安全に容易

• 限界スイッチ–高く上がることに及びホックの低下に防ぐため。

• 押しボタンは–作動すること容易な余分ライトを、便利配置する。無線ラジオのリモート・コントロールはまた広くそして広く今使用される。

• 柔らかさは始まる自由な急な動きの緩和された及び滑らかな開始を達成するために–電気で長い旅行につながれる電気/電子柔らかい開始モジュールは運転する。

• 部分的に伸びるクレーンのまたはガードの実物大に沿う手の柵の–容易で、簡単で及び安全な維持の維持のプラットホーム。

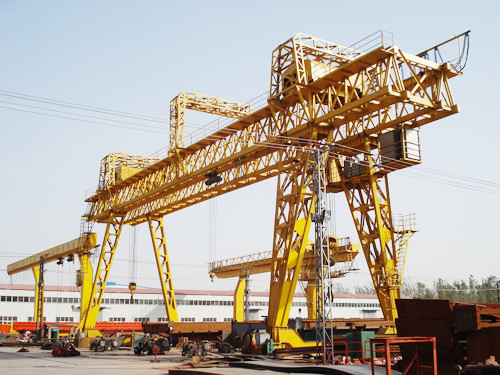

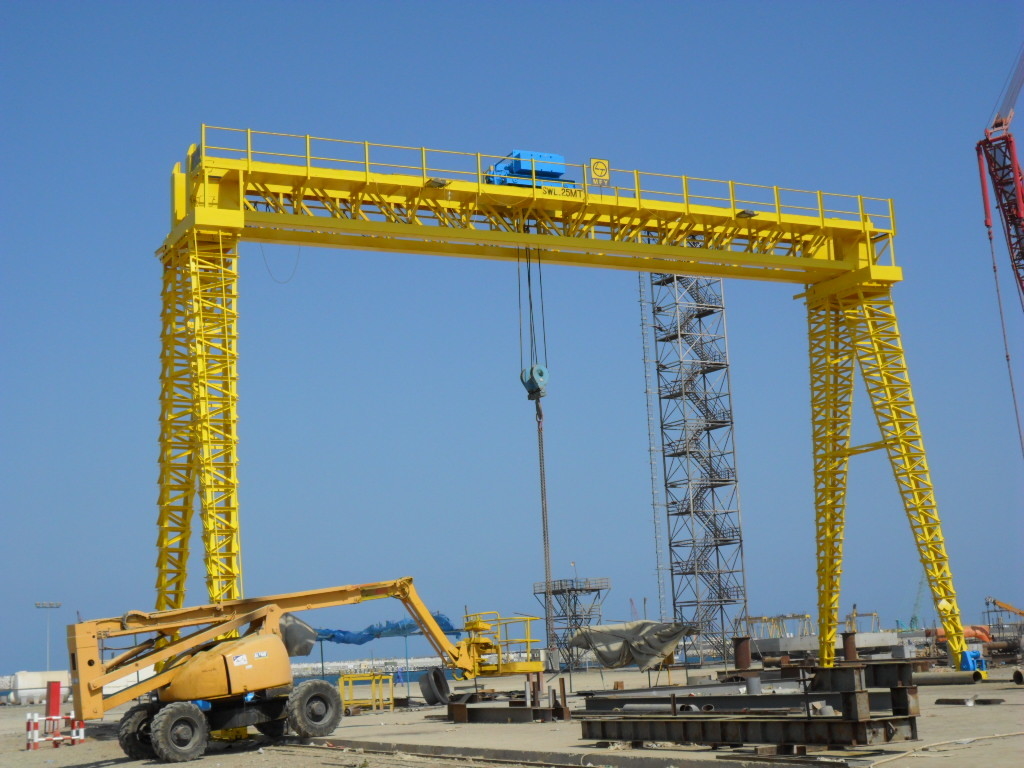

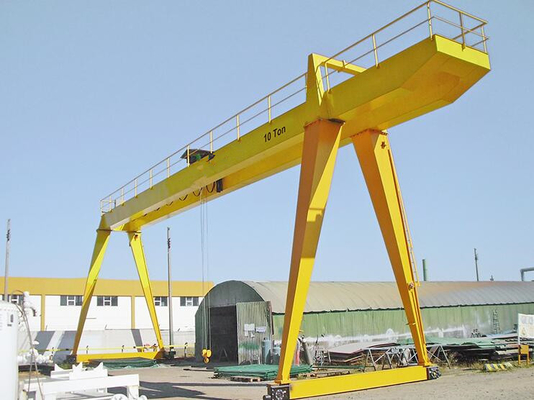

映像:
