| 起源の場所: | 中国 |
| ブランド名: | SANTO |
| 証明: | ISO, CE |
| モデル番号: | MG |
| 最小注文数量: | 1set |
|---|---|
| 価格: | USD6000-40000/set |
| パッケージの詳細: | プラスチック フィルムによって詰まる良質の合板の木枠、鋼鉄の梁かプラスチック編まれた布によって詰まる電気および他の部品 |
| 受渡し時間: | 35-45仕事日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 5000set/year |
| 条件: | 新しい | 保証: | 12か月 |
|---|---|---|---|
| スパン: | 7-35m | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外、分野の設置、オンライン サポート依託そして訓練の整備するため、フィールド整備および修理サービス |
| 特徴: | ガントリー クレーン | 最高。持ち上がる高さ: | 6m~30m |
| 評価される持ち上がる時: | 別 | 最高。持ち上がる負荷: | 800t |
| 製品名: | レール敷のガントリー クレーン | 適用: | 研修会、倉庫、植物、工場、倉庫等 |
| 制御方式: | 無線リモート・コントロール、グラウンド・コントロール、吊り下げ式制御 | 評価される積載量: | 1-800t |
| 色: | 、またはrequirmentsとして黄色、赤い | 動力源: | 3段階380V 50hzまたはカスタマイズされるため |
| 電源: | 220V~480V 50/60Hz | クレーン特徴: | 容易な作動させたガントリー クレーン、門脈クレーン、ゴリアテ クレーン |
| タイプ: | 頑丈な二重ガードのガントリー クレーン | 持ち上がるメカニズム: | 開いたウィンチのトロリー |
| 持ち上がる速度: | 条件として標準または | 主要な電気部品: | requirments SiemensとしてChint、または、シュナイダー |
| ハイライト: | 二重ガードのガントリー クレーン5.9m/Min,16/3.2T倍のガードのガントリー クレーン,11.3m/Min電気ガントリー クレーン |
||

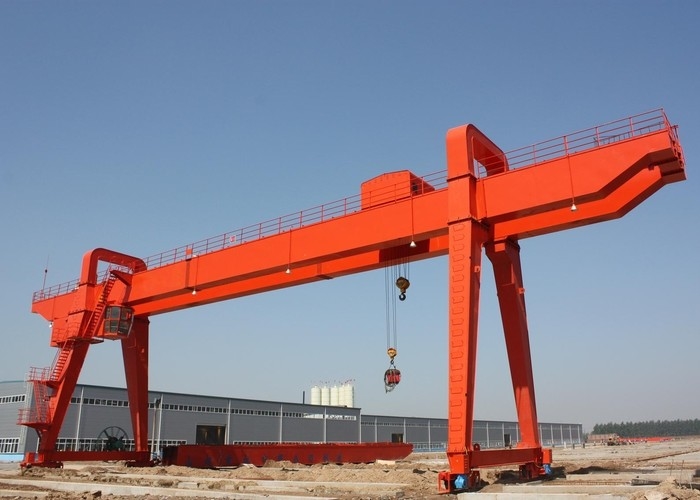

頑丈な電気二重ガードのガントリー クレーン セリウムの証明
概説:
ガントリー クレーンは橋が両側のアウトリガーを通した地上トラックで支えられるbridge-typeクレーンである。構造では、それはガントリー、カートの連続したメカニズム、持ち上がるトロリーおよび電気部品から成っている。あるガントリー クレーンは1つの側面のアウトリガーを備えただ、反対側は半ガントリー クレーンと呼ばれるトレッスル支えられる、か工場建物で。ガントリー クレーン（を含む全幅および端のビーム）、アウトリガー、より低いビームおよび他の部品の上部橋フレーム。クレーンの働く範囲を拡大するためには、主要なガードは片持梁を形作る1つのまたは両側にアウトリガーを越えて伸びることができる。ジブが付いている高く上がるトロリーはまた使用しクレーンの動作範囲はジブのピッチングそして回転によって拡大することができる。
ホックが付いている二重ガードのガントリー クレーンは倉庫の外でまたは鉄道共通の持ち上がり、荷を下す仕事をするために横に加えられる。
この種類のクレーンは強い持ち上がるウィンチが付いている橋、支持の足、クレーン移動のメカニズム、トロリー、電気装置および制御システムで構成される。
頑丈な設計として、それはいろいろな種類の産業分野で広く利用される。頑丈な設計として、それはいろいろな種類の産業分野で広く利用される。
二重ガードのガントリー クレーンの利点:
技術的な変数:
| 容量（トン） | 5 | 10 | 16/3.2 | 20/5年 | 32/5 | 50/10 | ||
| スパン（m） | 18、22、24、26、30、35 | |||||||
| 持ち上がる高さ（m） | 10、11、12 | |||||||
| 労働階級 | A5 | |||||||
| 制御方法 | 小屋制御かリモート・コントロール | |||||||
| 動力源 | 380V 50HZ 3phase （あなたのとしてそれを供給できる） | |||||||
| トロリー持ち上がるメカニズム | ||||||||
|
持ち上がる速度 （m/min） |
主要なホック | 11.3 | 8.5 | 7.9 | 7.2 | 7.5 | 5.9 | |
| 補助ホック | - | - | 14.6 | 15.4 | 15.4 | 10.4 | ||
| トロリー走行のメカニズム | ||||||||
| 移動速度（m/min） | 37.3 | 35.6 | 36.6 | 36.6 | 37 | 36 | ||
| クレーン走行のメカニズム | ||||||||
| 移動速度（m/min） | 37.3 | 39.7 | 37.3 | 39.7 | 39.4 | 38.5 | ||
| モーター力（KW） | 40.8-51.8 | 41.5-52.8 | 80-77 | 84-81 | 99.3-117.3 | 126.5 | ||
| 推薦される線路 | 43kg/m | 43kg/mまたはQU70 | ||||||
全幅の構造:
1. トラス ビーム
角度の鋼鉄かI型梁によって溶接される構造形態に安価の、軽量およびよい風の抵抗の利点がある。但し、トラスの多数の溶接ポイントそして欠陥自体が原因で、トラス ビームにまた溶接ポイントの大きい偏向、低い剛性率、比較的低い信頼性および頻繁な点検の不利な点がある。それは低い安全要求事項および小さい持ち上がる容量の開催地のために適している。
2. 箱形梁
鋼板は高い安全および高い剛性率の特徴があるbox-type構造に溶接される。通常大きい容積トン数および極度の容積トン数のガントリー クレーンのために使用されて。箱形梁にまた高い費用、重い自己重量および悪い風の抵抗の不利な点がある。
選ぶ方法:
1. ガントリー クレーンの選択
2. スパンおよび片持梁長さ
3. ホイールベースの決定の原則
4. ガントリー クレーン間隔のサイズは定められる

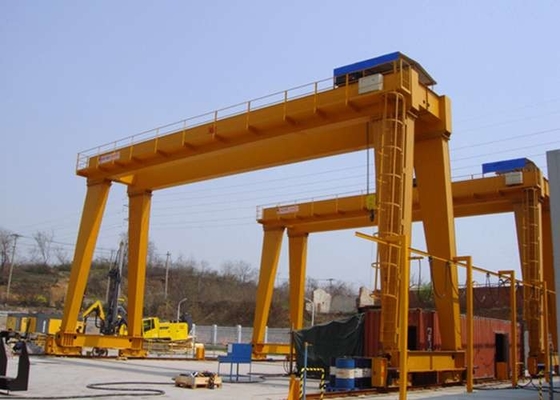

二重ガードのガントリー クレーン細部:
