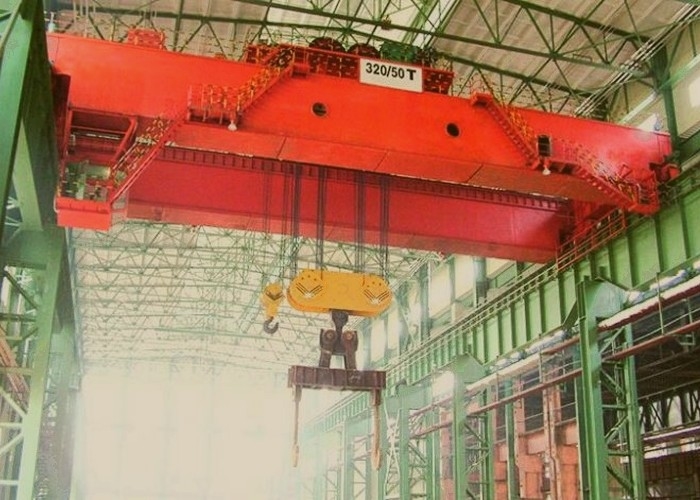

産業スチール製造の冶金プロセスのための製鉄所クレーン金属の製錬の研修会のための鋳物場クレーン
導入:
鋳物場クレーンはスチール製造 プロセスの主装置の1つ、適当熱い溶解した金属を持ち上げ、動かすために製錬の研修会に金属をかぶせるためにである。鋳物場の天井クレーンは高温、高い塵および有害なガスが付いている粗い環境ではたらき、一般に+ 60 °C.に-10 °Cの周囲温度のために適している。それらはJBに/T7688.1-95およびJB/T7688.15-9会うように設計されている特別なクレーン標準である。
鋳物場クレーンはスチール製造 プロセスの間に主要な装置である。クレーンはスチール製造の研修会で適当高温の、挨りだらけの労働環境の下で液体の鋼鉄か金属を移すためにである。製鉄業の開発によって、鋳物場クレーンはもっとfrenquently働く必要がある。従って鋳物場クレーンは安全および信頼できなければなりある部品がdemaged時でさえ、私達のクレーンはひしゃくを落ちさせか、または転倒続けることができる。私達のクレーンのフレームワークは簡単で、スチール製造の生産を絶えず保障するために非常にすぐに維持することができる。
今度は私達は鋳物場クレーン容量を供給してもいい630トンまで。また顧客の要求に従って私達は特別な設計を提供してもいい。
鋳物場/鋳造/ひしゃくクレーンの特徴:
クレーンのために特別なモーターを使用しなさい。周囲温度が40 °Cを超過するとき、Hクラスの絶縁されたモーターは使用される。
クレーンは2組の独立したブレーキ（二重ブレーキ）が装備されている。
天井クレーンは持ち上がる限界の位置のための異なった形態が付いている二重振幅制限器が装備されている。持ち上がる高さが20mより大きいとき、低限の位置の振幅制限器は要求に応じて取付けられている。
クレーンは負荷振幅制限器が装備されている。
持ち上がるメカニズムはブレーキがまだ活気づく間、停止を引き起こす損失力によりからモーターを防ぐために接触器の失敗の保護機能を逆転させるために先に持ち。
クレーンの電気制御装置のための保護対策を取りなさい。
すべての電気機器の保護レベルは関連した標準の条件を満たす。
適した十分な安全率の高温機会のために鋼線ロープを使用しなさい。
スケッチ及び変数:
ユーザーのニーズおよびクレーン作動条件に従って、鋳物場クレーンは一般に二重ビーム単一のトロリー、か4ビーム4柵の二重トロリー構造の形態を採用する。大きい容積トン数橋クレーンのために、4ビーム6柵の構造および二重トロリーは採用される。
二重ガードの鋳物場クレーン
|
容量（t） |
持ち上がる高さ（m） |
速度（m/min） |
総力（kw） |
柵（kg/m）を推薦しなさい |
||||
|
主要な/補助のホック |
補助のホック |
主要なホック |
主要なホック |
補助のホック |
トロリー |
クレーン |
||
|
16/3.2 |
12 |
15 |
2.5~9 |
9 |
20~38 |
30~70 |
19.4~49.5 |
52.8 |
|
20/5年 |
27.5~62.5 |
|||||||
|
25/5 |
28.1~72.9 |
|||||||
|
32/5 |
15 |
17 |
30~80 |
29.7~110 |
63.69 |
|||
|
40/5 |
2~9 |
30~70 |
30.5~111.5 |
|||||
|
50/10 |
2~7 |
9 |
46.4~130 |
|||||
|
63/10 |
21 |
23 |
1.5~7 |
9 |
46.4~157 |
|||
|
75/20 |
26 |
28 |
1.7~7 |
7 |
18~30 |
81~184 |
88.96 |
|

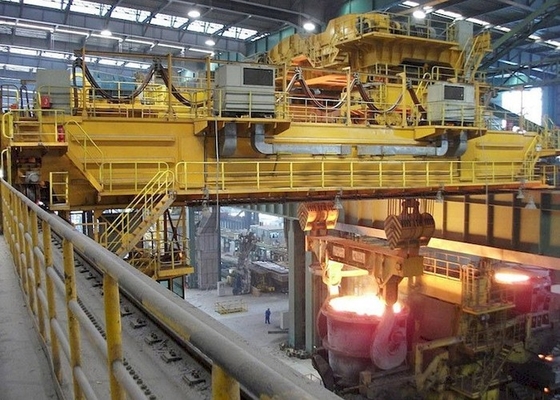

4つのガードの鋳物場クレーン
|
専門の鋳物場クレーンYZSは125/32~320/80T 4ビーム鋳造物橋クレーンを模倣する |
||||||||||
|
持ち上がる容量（t） |
125/32 |
140/32 |
160/32 |
180/50 |
200/50 |
225/65 |
240/80 |
280/80 |
320/80 |
|
|
労働階級 |
A7 |
|||||||||
|
スパン（m） |
19 |
19 |
27 |
28.5 |
28 |
27 |
22 |
22 |
24.5 |
|
|
持ち上がる高さ（m） |
主要なホック |
24 |
22 |
25 |
27 |
26 |
32 |
25 |
29 |
28 |
|
補助ホック |
26 |
24 |
26 |
29 |
26 |
34 |
27 |
29 |
32 |
|
|
速度 |
主要なホック |
7.6 |
7.8 |
9.8 |
7.5 |
6 |
11 |
7 |
12 |
7.5 |
|
補助のホック |
9.7 |
9.7 |
12 |
10 |
10 |
11 |
9.6 |
10 |
10 |
|
|
主要なトロリー |
38 |
36 |
43.5 |
40 |
41 |
41 |
35 |
40 |
29 |
|
|
aux.trolley |
39 |
37.5 |
43.5 |
38 |
38 |
39.5 |
38 |
40 |
39 |
|
|
クレーン |
76 |
73 |
84 |
80 |
78 |
84 |
80 |
80 |
58 |
|
|
最高車輪負荷（KN） |
505 |
535 |
485 |
525 |
530 |
550 |
545 |
735 |
750 |
|
|
鋼鉄トラックは推薦した |
QU120 |
|||||||||
|
動力源 |
380V 50HZ 3-phase A.C。 |
|||||||||
クレーン細部の提示:
