| 起源の場所: | 中国 |
| ブランド名: | SANTO |
| 証明: | ISO, CE |
| モデル番号: | MH、BMH、MHL、MDG |
| 最小注文数量: | 1set |
|---|---|
| 価格: | USD2000-10000/set |
| パッケージの詳細: | プラスチック フィルムによって詰まる良質の合板の木枠、鋼鉄の梁かプラスチック編まれた布によって詰まる電気および他の部品 |
| 受渡し時間: | 15-30仕事日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 5000set/year |
| 条件: | 新しい | 保証: | 12か月 |
|---|---|---|---|
| スパン: | 7.5-35m | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外、分野の設置、オンライン サポート依託そして訓練の整備するため、フィールド整備および修理サービス |
| 特徴: | ガントリー クレーン | 最高。持ち上がる高さ: | 6m~30m |
| 評価される持ち上がる時: | 別 | 最高。持ち上がる負荷: | 32tまで最高1-20t |
| 製品名: | 地上の走行のガントリー クレーン | 適用: | 研修会、倉庫、植物、工場、倉庫等 |
| 制御方式: | 無線リモート・コントロール、グラウンド・コントロール、吊り下げ式制御 | 評価される積載量: | 1-20t |
| 色: | 、またはrequirmentsとして黄色、赤い | 動力源: | 3段階380V 50hzまたはカスタマイズされるため |
| 電源: | 220V~480V 50/60Hz | クレーン特徴: | 容易な作動させたガード橋クレーン、単一のガードの天井クレーン、EOTクレーン、7.5tons天井クレーン |
| タイプ: | 起重機の単一のガード橋クレーン、単一のガードの天井クレーン、10トンの天井クレーン | 持ち上がるメカニズム: | 電気起重機 |
| 持ち上がる速度: | 0~8m/min | 主要な電気部品: | requirments SiemensとしてChint、または、シュナイダー |
| ハイライト: | トラス ビーム単一のガードのガントリー クレーン,7Mのスパンのガントリー クレーン10トン,40Mのスパンのトラス ガントリー クレーン |
||
トラス ビーム タイプ単一のガードのガントリー クレーン セメントの植物のための10トン
記述:
ガントリー クレーンは橋が両側のアウトリガーを通した地上トラックで支えられるbridge-typeクレーンである。構造では、それはガントリー、カートの連続したメカニズム、持ち上がるトロリーおよび電気部品から成っている。あるガントリー クレーンは1つの側面のアウトリガーを備えただ、反対側は半ガントリー クレーンと呼ばれるトレッスル支えられる、か工場建物で。ガントリー クレーン（を含む全幅および端のビーム）、アウトリガー、より低いビームおよび他の部品の上部橋フレーム。クレーンの働く範囲を拡大するためには、主要なガードは片持梁を形作る1つのまたは両側にアウトリガーを越えて伸びることができる。またジブが付いている高く上がるトロリーがジブのピッチそして回転によってクレーンの動作範囲を拡大するのに使用することができる。
技術仕様:
| 容量 | トン | 3 | 5 | 10 | 16 | 20 | ||
| スパン | m | 7、10、16,20,24,30、35、条件によって40 | ||||||
| 操作方法 | 出版物ボタンの/Cabin/のリモートが付いているPendentライン | |||||||
| 速度 | 持ち上がること | m/min | 8、8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| 十字の走行 | 20 | 20 | 20 | 20 | 20 | |||
| 長く走行する | 地面 | 20 | 20 | 20 | 20 | 20 | ||
| 小屋 | 20、30,45 | 20、30,40 | 30,40 | 30,40 | 30,40 | |||
| モーター | 持ち上がること | タイプ/kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| 十字の走行 | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| 長く走行する | 地面 |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| 小屋 |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| 電気起重機 | モデル | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| 持ち上がる高さ | m | 6,9,12,18,24,30 | ||||||
| 働く義務 | A3 | |||||||
| 電源 | 380V 50HZ 3phase AC （あなたの要求に従って） | |||||||
選ぶ方法:
1. ガントリー クレーンの選択
一般的なガントリー クレーンのためのGB/T14406-1993そしてGB5905-86の関連した規則に従いなさい。
通常の状況で、持ち上がる容量は50tよりより少なくある、スパンは35mよりより少しであり、使用のための特別な条件が、単一の全幅のタイプ選ばれるべきであるない。ガントリー足の幅が大きいように要求されれば働く速度は高い、または重く、長い部分は頻繁に、二重ガードのガントリー クレーン選ばれるべきである持ち上がる。
2. スパンおよび片持梁長さ
ガントリー クレーンのスパンはクレーンの質自体に影響を与える重要な要因である。選択では、スパンは装置の使用状態を満たすことおよびスパン シリーズ標準に合うことの前提の下で最小になるべきである。
3. ホイールベースの決定の原則
（a）クレーン トラックの方向に沿うガントリーの安定性の条件を満たすことができる;
（b）商品の全体寸法は滑らかにアウトリガーの平らな鉄骨フレームを通れるべきである;
（c）ホイールベースBがスパンS.に比例していることノート。通常、ホイールベースB= （1/4-1/6） S。
4. ガントリー クレーン間隔のサイズは定められる
仕事の間に、そこに操作に荷を積み、荷を下すことをガントリー クレーンの外のり寸法と促進するべきヤードの商品そして輸送車両の道間にある程度のスペースべきである。スパンの内で荷を積み、荷を下した場合、一般的な輸送車両がドアの足からの間隔をの0.7m以上保つべきである。とき拡散機が働かなかったり、そこに0.5m以上間隔のべきである商品がドアの足を通る時そこに、そして輸送車両から間隔の0.5m以上べきではない。

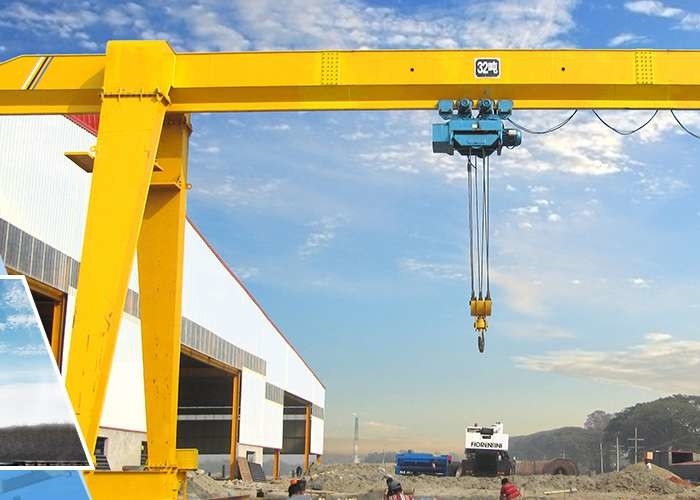

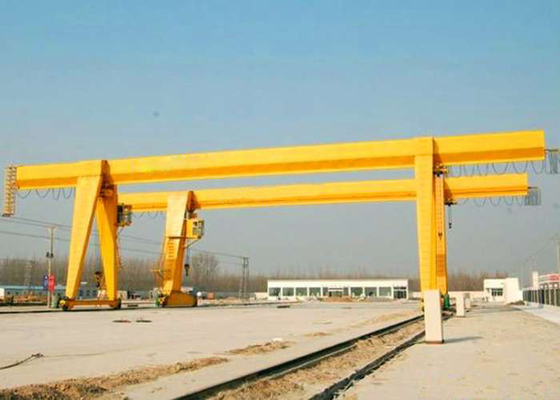

クレーン写真:
