| 起源の場所: | 中国 |
| ブランド名: | SANTO |
| 証明: | ISO, CE |
| モデル番号: | MH、BMH、MHL、MDG |
| 最小注文数量: | 1set |
|---|---|
| 価格: | USD2000-10000/set |
| パッケージの詳細: | プラスチック フィルムによって詰まる良質の合板の木枠、鋼鉄の梁かプラスチック編まれた布によって詰まる電気および他の部品 |
| 受渡し時間: | 15-30仕事日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 5000set/year |
| 条件: | 新しい | 保証: | 12か月 |
|---|---|---|---|
| スパン: | 7.5-35m | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外、分野の設置、オンライン サポート依託そして訓練の整備するため、フィールド整備および修理サービス |
| 特徴: | ガントリー クレーン | 最高。持ち上がる高さ: | 6m~30m |
| 評価される持ち上がる時: | 別 | 最高。持ち上がる負荷: | 32tまで最高1-20t |
| 製品名: | 地上の走行のガントリー クレーン | 適用: | 研修会、倉庫、植物、工場、倉庫等 |
| 制御方式: | 無線リモート・コントロール、グラウンド・コントロール、吊り下げ式制御 | 評価される積載量: | 1-20t |
| 色: | 、またはrequirmentsとして黄色、赤い | 動力源: | 3段階380V 50hzまたはカスタマイズされるため |
| 電源: | 220V~480V 50/60Hz | クレーン特徴: | 容易な作動させたガード橋クレーン、単一のガードの天井クレーン、EOTクレーン、7.5tons天井クレーン |
| タイプ: | 起重機の単一のガード橋クレーン、単一のガードの天井クレーン、10トンの天井クレーン | 持ち上がるメカニズム: | 電気起重機 |
| 持ち上がる速度: | 0~8m/min | 主要な電気部品: | requirments SiemensとしてChint、または、シュナイダー |
| ハイライト: | 32T電気起重機のガントリー クレーン,ZD41電気起重機のガントリー クレーン,3T電気ガントリー起重機 |
||

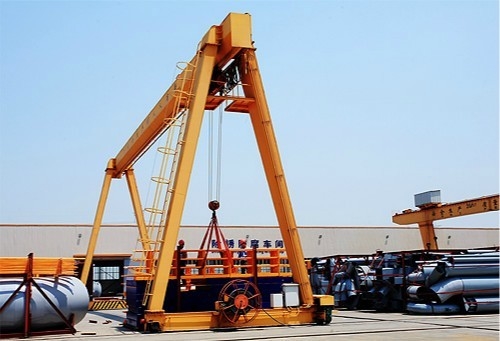

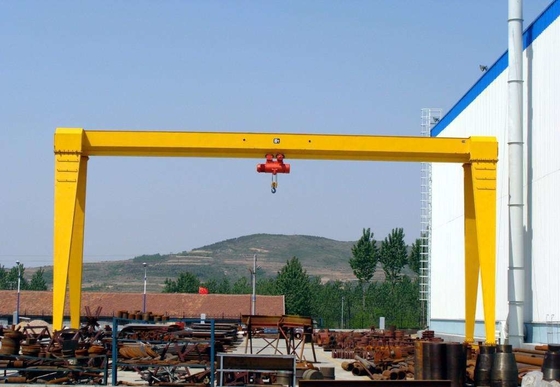

電気起重機の建築工業のためのホックが付いている単一のガードのガントリー クレーン
記述:
単一のガードのガントリー クレーンは単純構造、容易な取付け、軽量、よい風の抵抗の特徴を備えている。主要なガードは大抵バイアス柵箱のタイプ構造である。電気起重機の門脈のタイプ起重機クレーンおよびCDのMDは等多くの種類のモデルの電気起重機の必要な使用、1種類中間であり、動く車軸を備えている小規模の起重機クレーンそれは適した持ち上がる容量3t~32t、適しているスパンである12~35メートル、働く条件の温度- 20℃への+40℃である。
安全特徴:
重量の積み過ぎの防御装置、最上質の長い時間軸受けポリウレタン材料の緩衝、クレーン走行の限界スイッチ、電圧より低い保護機能、非常停止システム、現在の積み過ぎの保護システム等!
技術仕様:
| 容量 | トン | 3 | 5 | 10 | 16 | 20 | ||
| スパン | m | 7、10、16,20,24,30、35、条件によって40 | ||||||
| 操作方法 | 出版物ボタンの/Cabin/のリモートが付いているPendentライン | |||||||
| 速度 | 持ち上がること | m/min | 8、8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| 十字の走行 | 20 | 20 | 20 | 20 | 20 | |||
| 長く走行する | 地面 | 20 | 20 | 20 | 20 | 20 | ||
| 小屋 | 20、30,45 | 20、30,40 | 30,40 | 30,40 | 30,40 | |||
| モーター | 持ち上がること | タイプ/kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| 十字の走行 | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| 長く走行する | 地面 |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| 小屋 |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| 電気起重機 | モデル | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| 持ち上がる高さ | m | 6,9,12,18,24,30 | ||||||
| 働く義務 | A3 | |||||||
| 電源 | 380V 50HZ 3phase AC （あなたの要求に従って） | |||||||
部品は単一のガードのガントリー クレーンの詳しく述べる:
1. 持ち上がるメカニズム
- 単一のガードの電気起重機
- MDG Lタイプ:カニが付いている側面の取付けられた起重機
2.運転されたボギーおよび地上の端のビーム
- 造られたフランジを付けたようになった車輪
- 堅い溶接された箱のタイプ ビーム
- 密集したレイアウト
3. 主要なGriderおよび足
- 主要なガードおよび4本の足は溶接された箱のタイプである
- 材料:良質のQ235BかQ355Bの炭素鋼
- 主要なガードは強さのボルトによって接続される。
- X光線か超音波検査によってテストされる溶接接合箇所;
-スパンの設計されていたDeflection≤1/800
4.制御
- 小屋制御
- 吊り下げ式制御
- 無線制御
5.電気部品
- コンダクターの電源
- すべてのクレーン動きは独立して、同時に動くことができる。
- 保護程度IP55
- 部品は維持の友好的な方法で置かれ、全レイアウトはよい保護を提供する
- 花飾りケーブルは電流を通されたCトラックで動くトロリーをケーブルで通信するために修理されるケーブルのサドルで中断される。
6.絵画
- 機械ショット ブラストSa2.5による錆取り外しによる腐食防止
- コーティングのエポキシの最初層30ミクロン
- コーティングのエポキシの第2層30ミクロン
- ポリウレタンのコーティングの第3層40ミクロン
- 平均厚さ:約100ミクロン
- 色:条件によって赤いですかオレンジ
選ぶ方法:
1. ガントリー クレーンの選択
一般的なガントリー クレーンのためのGB/T14406-1993そしてGB5905-86の関連した規則に従いなさい。
通常の状況で、持ち上がる容量は50tよりより少なくある、スパンは35mよりより少しであり、使用のための特別な条件が、単一の全幅のタイプ選ばれるべきであるない。ガントリー足の幅が大きいように要求されれば働く速度は高い、または重く、長い部分は頻繁に、二重ガードのガントリー クレーン選ばれるべきである持ち上がる。
2. スパンおよび片持梁長さ
ガントリー クレーンのスパンはクレーンの質自体に影響を与える重要な要因である。選択では、スパンは装置の使用状態を満たすことおよびスパン シリーズ標準に合うことの前提の下で最小になるべきである。
3. ホイールベースの決定の原則
（a）クレーン トラックの方向に沿うガントリーの安定性の条件を満たすことができる;
（b）商品の全体寸法は滑らかにアウトリガーの平らな鉄骨フレームを通れるべきである;
（c）ホイールベースBがスパンS.に比例していることノート。通常、ホイールベースB= （1/4-1/6） S。
4. ガントリー クレーン間隔のサイズは定められる
仕事の間に、そこに操作に荷を積み、荷を下すことをガントリー クレーンの外のり寸法と促進するべきヤードの商品そして輸送車両の道間にある程度のスペースべきである。スパンの内で荷を積み、荷を下した場合、一般的な輸送車両がドアの足からの間隔をの0.7m以上保つべきである。とき拡散機が働かなかったり、そこに0.5m以上間隔のべきである商品がドアの足を通る時そこに、そして輸送車両から間隔の0.5m以上べきではない。
