| 起源の場所: | 中国 |
| ブランド名: | SANTO |
| 証明: | ISO, CE |
| モデル番号: | MH、BMH、MHL、MDG |
| 最小注文数量: | 1set |
|---|---|
| 価格: | USD2000-10000/set |
| パッケージの詳細: | プラスチック フィルムによって詰まる良質の合板の木枠、鋼鉄の梁かプラスチック編まれた布によって詰まる電気および他の部品 |
| 受渡し時間: | 15-30仕事日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 5000set/year |
| 条件: | 新しい | 保証: | 12か月 |
|---|---|---|---|
| スパン: | 7.5-35m | 売り上げ後のサービスは提供した: | 利用できるエンジニア機械類を海外、分野の設置、オンライン サポート依託そして訓練の整備するため、フィールド整備および修理サービス |
| 特徴: | ガントリー クレーン | 最高。持ち上がる高さ: | 6m~30m |
| 評価される持ち上がる時: | 別 | 最高。持ち上がる負荷: | 32tまで最高1-20t |
| 製品名: | 地上の走行のガントリー クレーン | 適用: | 研修会、倉庫、植物、工場、倉庫等 |
| 制御方式: | 無線リモート・コントロール、グラウンド・コントロール、吊り下げ式制御 | 評価される積載量: | 1-20t |
| 色: | 、またはrequirmentsとして黄色、赤い | 動力源: | 3段階380V 50hzまたはカスタマイズされるため |
| 電源: | 220V~480V 50/60Hz | クレーン特徴: | 容易な作動させたガード橋クレーン、単一のガードの天井クレーン、EOTクレーン、7.5tons天井クレーン |
| タイプ: | 起重機の単一のガード橋クレーン、単一のガードの天井クレーン、10トンの天井クレーン | 持ち上がるメカニズム: | 電気起重機 |
| 持ち上がる速度: | 0~8m/min | 主要な電気部品: | requirments SiemensとしてChint、または、シュナイダー |
| ハイライト: | スパン35mの単一のガードのガントリー クレーン,50トンのガントリー クレーンIP55,IP55屋外港の門脈クレーン |
||
カスタマイズされたMHモデル16Ton鋼鉄進水の単一のガードのゴリアテのガントリー クレーン
記述:
ガントリー クレーンは橋が両側のアウトリガーによって地上トラックで支えられるbridge-typeクレーンである。構造的に、それはガントリー、カートの連続したメカニズム、高く上がるトロリーおよび電気部品から成っている。あるガントリー クレーンは1つの側面のアウトリガーを備えただ、反対側は半ガントリー クレーンと呼ばれるトレッスル支えられる、か研修会で。ガントリー クレーンの上部橋フレーム（を含む全幅および端のビーム）、アウトリガー、より低いビームおよび他の部品は構成される。クレーンの働く範囲を拡大するためには、全幅は片持梁を形作る1つのまたは両側にアウトリガーを越えて伸びることができる。またジブが付いている高く上がるトロリーがジブのピッチそして回転によってクレーンの動作範囲を拡大するのに使用することができる。
部品は単一のガードのガントリー クレーンの詳しく述べる:
1. 持ち上がるメカニズム
- 単一のガードの電気起重機
- MDG Lタイプ:カニが付いている側面の取付けられた起重機
2.運転されたボギーおよび地上の端のビーム
- 造られたフランジを付けたようになった車輪
- 堅い溶接された箱のタイプ ビーム
- 密集したレイアウト
3. 主要なGriderおよび足
- 主要なガードおよび4本の足は溶接された箱のタイプである
- 材料:良質のQ235BかQ355Bの炭素鋼
- 主要なガードは強さのボルトによって接続される。
- X光線か超音波検査によってテストされる溶接接合箇所;
- スパンの設計されていたDeflection≤1/800
4.制御
- 小屋制御
- 吊り下げ式制御
- 無線制御
5.電気部品
- コンダクターの電源
- すべてのクレーン動きは独立して、同時に動くことができる。
- 保護程度IP55
- 部品は維持の友好的な方法で置かれ、全レイアウトはよい保護を提供する
- 花飾りケーブルは電流を通されたCトラックで動くトロリーをケーブルで通信するために修理されるケーブルのサドルで中断される。
6.絵画
- 機械ショット ブラストSa2.5による錆取り外しによる腐食防止
- コーティングのエポキシの最初層30ミクロン
- コーティングのエポキシの第2層30ミクロン
- ポリウレタンのコーティングの第3層40ミクロン
- 平均厚さ:約100ミクロン
- 色:条件によって赤いですかオレンジ
技術仕様:
| 容量 | トン | 3 | 5 | 10 | 16 | 20 | ||
| スパン | m | 7、10、16,20,24,30、35、条件によって40 | ||||||
| 操作方法 | 出版物ボタンの/Cabin/のリモートが付いているPendentライン | |||||||
| 速度 | 持ち上がること | m/min | 8、8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| 十字の走行 | 20 | 20 | 20 | 20 | 20 | |||
| 長く走行する | 地面 | 20 | 20 | 20 | 20 | 20 | ||
| 小屋 | 20、30,45 | 20、30,40 | 30,40 | 30,40 | 30,40 | |||
| モーター | 持ち上がること | タイプ/kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| 十字の走行 | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| 長く走行する | 地面 |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| 小屋 |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| 電気起重機 | モデル | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| 持ち上がる高さ | m | 6,9,12,18,24,30 | ||||||
| 働く義務 | A3 | |||||||
| 電源 | 380V 50HZ 3phase AC （あなたの要求に従って） | |||||||
安全特徴:
重量の積み過ぎの防御装置、最上質の長い時間軸受けポリウレタン材料の緩衝、クレーン走行の限界スイッチ、電圧より低い保護機能、非常停止システム、現在の積み過ぎの保護システム等!
適用:
熱い販売の単一のガードのガントリー クレーン指定は広く屋外の仕事のに荷を積むことおよび荷を下をするために適用される。そのような
物質的な在庫区域、セメントの植物、花こう岩の企業、建築工業、および企業を等設計することとして。

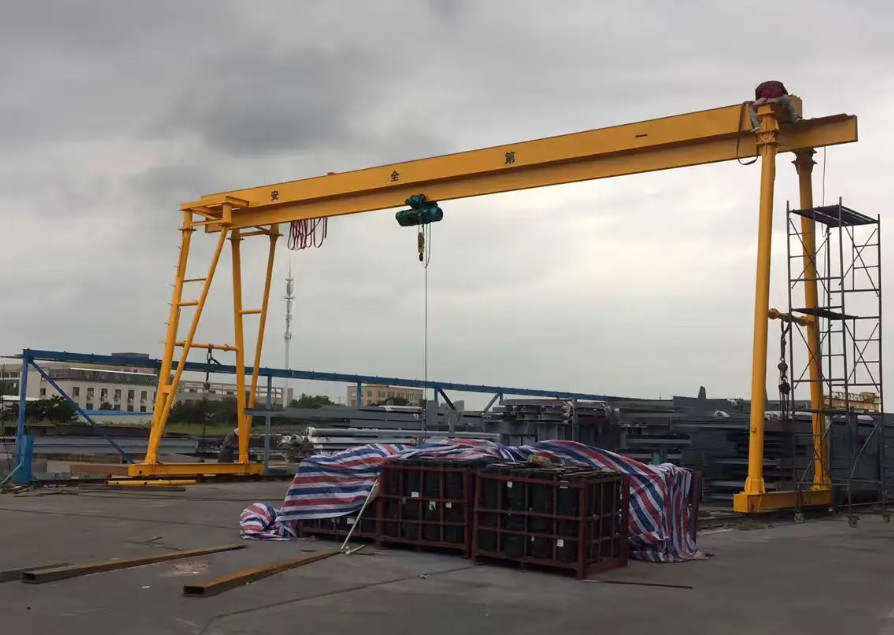

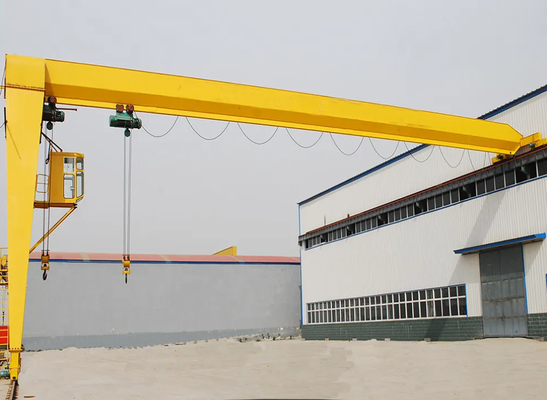

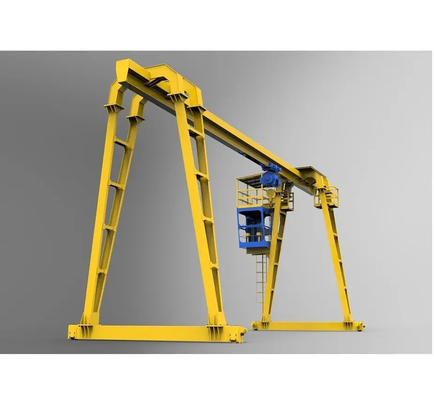

クレーン写真:
