| 起源の場所: | 中国 |
| ブランド名: | SANTO |
| 証明: | ISO, CE |
| モデル番号: | QD、QDY、YZ、YZS、QL、QZ、QC |
| 最小注文数量: | 1set |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | プラスチック フィルムによって詰まる良質の合板の木枠、鋼鉄の梁かプラスチック編まれた布によって詰まる電気および他の部品 |
| 受渡し時間: | 35-45仕事日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 6000set/year |
| 名前: | 二重ガード橋クレーン | タイプ: | 頑丈な二重ガードの天井クレーン、EOTクレーン |
|---|---|---|---|
| スパン: | 7-35m | 特徴: | 電気頭上式の走行橋クレーン |
| 最高。持ち上がる高さ: | 6m~30m | 最高。持ち上がる負荷: | 800t |
| 評価される積載量: | 1-800t | 持ち上がる速度: | 条件として |
| 持ち上がるメカニズム: | 開いたウィンチのトロリー | 主要な電気部品: | requirments SiemensとしてChint、または、シュナイダー |
| 制御方式: | 無線リモート・コントロール、グラウンド・コントロール、吊り下げ式制御 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外、分野の設置、オンライン サポート依託そして訓練の整備するため、フィールド整備および修理サービス |
| 適用: | 研修会、倉庫、植物、工場、倉庫等 | 色: | Requirmentsとして |
| ハイライト: | スパン15Mの二重ガードの天井クレーン,5T倍のガードの天井クレーン,倉庫のための5t天井クレーン |
||

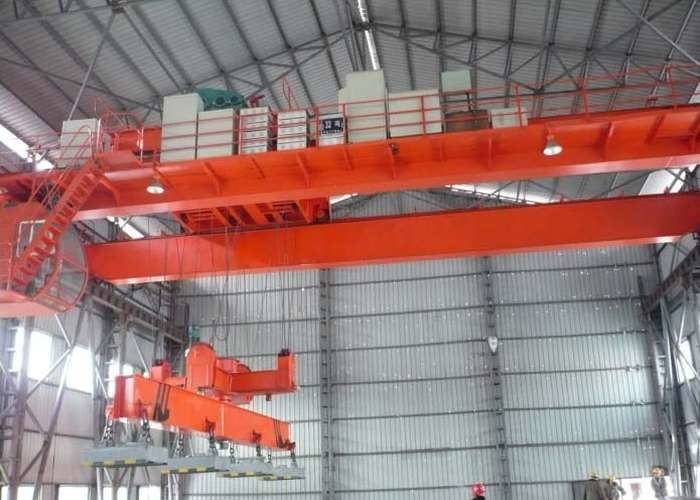

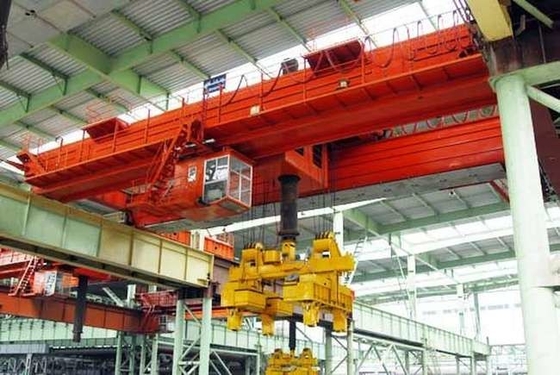

倉庫のための電気5トンのスパン15Mの二重ガードの天井クレーン
製品の説明:
二重ガードの天井クレーンはまっすぐな柵、トロリーを、送電システムおよび電気制御システム高く上げる構成され、クレーン全幅で大きい懸濁液および大きい持ち上がる容量の平らな範囲の物質的な交通機関のために特に適している。
二重ガード橋クレーンに強い忍耐容量、大きいスパン、よく全面的な安定性および多くの変化があるが、自身の質は同じ持ち上がる容量の単一ガードのガントリー クレーンのそれより大きく、費用はまたより高い。全幅の構造に従って、それは2つの形態に分けることができる:箱形はりおよびトラス。通常、box-shaped構造は使用される。
設計利点:
1. 二重ガード橋クレーンは軽量、重負荷および強風の抵抗の特徴がある蜜蜂の巣のガードの設計の第1である。
2。独特な鋼鉄ピン接続はだけでなく、しっかりし、信頼できるが、また短いアセンブリー時がある。
3。適用範囲が広いタイ棒のアウトリガーは交通機関のために便利である場所のステアリングのための単一部分に分解することができる。
4。最も小さい設置済み容量は現地の構造の電力消費の難しさを解決できる。
指定:
|
QSWL Gnは持ち上がる容量を評価した |
t |
32/10 （私達は550トンまで供給してもいい） |
|||||||||
|
Opertional方法 |
m/min |
遠隔か吊り下げ式制御/小屋制御 |
|||||||||
|
速度 |
Main.hookの持ち上がること |
3 （0.3/3） |
|||||||||
|
Aux.hookの持ち上がること |
7 （7/0.7） |
||||||||||
|
十字の走行 |
20 |
||||||||||
|
長く走行する |
遠隔か吊り下げ式制御 |
20/30 |
|||||||||
|
小屋制御 |
30/40 |
||||||||||
|
モーター |
Main.hookの持ち上がること |
kw |
ZDX62-6/18.5、（ZDS2.2/18.5） |
||||||||
|
Aux.hookの持ち上がること |
ZD151-4/13 （ZDS1-1.5/13） |
||||||||||
|
十字の走行 |
ZDY123-4/2.2x2 |
||||||||||
|
長く走行する |
遠隔か吊り下げ式制御 |
ZDY123-4/2.2x2 |
ZDY131-4/3x2 |
||||||||
|
小屋制御 |
ZDR112L2-4/3.0x2 |
ZDR125-4/4.6x2 |
|||||||||
|
電気起重機 |
|
WH164;CD1 （MD1） |
|||||||||
|
持ち上がる高さ |
m |
9;12;16;24 |
|||||||||
|
義務のクラス |
|
A3--A5 |
|||||||||
|
動力源 |
|
3-phase A.C. 50Hz;380V |
|||||||||
|
推薦されるトラック |
|
43KG/M |
|||||||||
|
スパン |
m |
7.5 |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
25.5 |
|||
|
Max.wheelのpresure |
KN |
167 |
184 |
196 |
206 |
215 |
224 |
233 |
|||
|
クレーン重量 |
遠隔か吊り下げ式制御 |
kg |
12530 |
14660 |
16360 |
18870 |
21650 |
24260 |
27060 |
||
|
小屋制御 |
kg |
13430 |
15560 |
17260 |
19770 |
22550 |
25160 |
27960 |
|||
|
基本的な次元 |
B |
mm |
5070--5960 |
5572--6222 |
|||||||
|
W |
mm |
3600~4500 |
|||||||||
|
WC |
mm |
2200-2900 |
|||||||||
|
K |
mm |
1600~2500 |
|||||||||
|
H |
mm |
1900年 |
|||||||||
|
H1 |
mm |
765 |
|||||||||
|
H2 |
mm |
170 |
270 |
370 |
470 |
570 |
670 |
770 |
|||
|
H3 |
mm |
2395 |
2495 |
2595 |
2695 |
2795 |
2895 |
2995 |
|||
|
H4 |
mm |
-700 |
|||||||||
|
b |
mm |
230 |
|||||||||
|
S1 |
mm |
1100 |
|||||||||
|
S2 |
mm |
1600 |
|||||||||
適用:
1. Bridge-type二重ガード クレーンは工場、倉庫、家畜飼育場および他の機会で広く利用されている商品を持ち上げるために。可燃性の、爆発性および腐食性の中型の環境で使用することを禁止する。地面のそして管制室の2つのタイプの操作がある。実際の状態に従って2つのタイプの左右どちらかの取付けに分けることができる2つのタイプの電算室、開いたタイプおよび閉鎖したタイプがある。
2. Bridge-type二重ガード クレーンは研修会、倉庫、家畜飼育場、等で広く利用されている。それに小型、低い造るあき高の、軽量および小さい車輪圧力の利点がある。
スケッチ及び変数:
取付け:
顧客の訪問:
自由な照会:
非常に速い提供およびあなたの待ち時間を節約することを作るためには、次情報を満たすことはよい。照会とともに私達に情報をコピーし、送りなさい。
|
{先端:5トン、10トン、16トン、20トン、30トン、40トン、50トン550トンまで} |
||||||||||||||||||||||||
|
{先端:6m ~40m} |
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|
{先端:または以下の事項に注意して下さい: 380V、50Hz、AC、3-phase} |
|||||||||||||||||||||||||
|
{先端:知らなければ、A5、A3は続く満たす} |
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|
{先端:リモート・コントロールの、小屋制御かpendent制御} |
|||||||||||||||||||||||||
|
{先端:単一の速度、二重速度、またはstepless速度} |
|||||||||||||||||||||||||
|
{先端:単一の速度かstepless速度} |
|||||||||||||||||||||||||
|
{先端:はい、以下の事項に注意して下さい:長い旅行長さ} |
|||||||||||||||||||||||||
|
{先端:はい、以下の事項に注意して下さい:長い旅行長さ} |
|||||||||||||||||||||||||
|
{先端:私達はCIF価格を必要とする港を引用する。FOB価格以下の事項に注意して下さい: FOB} |
あなたの研修会の屋根が非常に低ければ、私達にデッサン、スケッチを送るかまたは私達にデータを示すことよいおよびそれから私達のエンジニアあなたののための完全な適した解決をちょうど解決できる。
近い将来あなたの強いビジネスを助けるあなたの親切な照会および希望を先に見ること!
